Ремонт посадочных мест подшипников

 Посадочные места часто не могут быть подвержены ремонту и тогда встает вопрос о замене детали, сопряженной с подшипником и потерявшей номинальные параметры посадочного места. Подобный вариант ремонта достаточно экономически нецелесообразен. Выходом в данной ситуации является ремонт с помощью технологии Димет.

Рассмотрим примеры ремонта посадочных мест методом холодного газодинамического напыления.

Посадочное место подшипника ступицы мотоцикла.

 Дефект посадочного места состоит в том, что внешнее кольцо подшипника проворачивается при работе, что дает дополнительные нагрузки на ось внутреннего кольца и на сам подшипник.

Изображение 1. Посадочное место для внешнего кольца подшипника на колесе кроссового мотоцикла.

 Для устранения данной проблемы необходимо добавление слоя металла на внутренний диаметр ступицы. Ступица выполнена из алюминиевого сплава. Перед нанесением состава А-20-11 предварительно обрабатываем поверхность абразивным составом К-00-04-16. Нанесение дополнительного слоя производится в третьем режиме аппарата Димет-405. Напыление производится с запасом. Завершающую обработку покрытия ведем при малой подаче резца на повышенных оборотах.

Изображение 2. Этапы ремонта (а - нанесенный с запасом алюминиевый слой, б – чистовой вариант готового посадочного места)

Посадочное место полукольца коленвала

 Выполнен ремонт посадочного места дистанционного полукольца коленчатого вала чугунного блока цилиндров «Мерседес-Бенц» с помощью технологии Димет. Финальная обработка была произведена специальной фрезой.

Изображение 1. Стадии ремонта (а – начальная, б - финальная)

Посадочное место подшипника ступицы

 Ремонт посадочного места чугунной ступицы «Форда» выполнен нанесением алюминиевого слоя, размером 0,3мм. Данные манипуляции обеспечили необходимый натяг в соединении.

Изображение 1. Стадии ремонта (а – начальная, б - финальная)

Посадочное место подшипника электродвигателя

 Ремонт посадочных мест подшипников в корпусе электродвигателя произведен аппаратом ДИМЕТ-405, составом алюминия А-20-11, режим напыления — «3». На изображения представлены этапы ремонта.

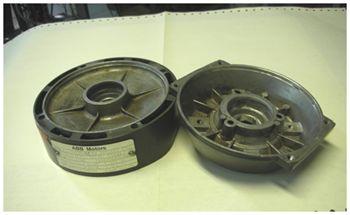

Изображение 1. Посадочные места в электродвигателе, подлежащие ремонту.

Изображение 2. На поверхность нанесен необходимый для посадки подшипника слой.

Изображение 3. Этапы нанесения слоя Димета. (а – начальный этап, б – финальный этап)

Изображение 4. Этапы нанесения слоя Димета. (а – начальный этап, б – финальный этап)
