Изменение профиля поверхности формы

 Поверхность формы для выплавляемых деталей необходимо изменить путем увеличения геометрических параметров. Высота напыляемого слоя будет превышать 2 мм. Также следует учесть, что после нанесения слоя необходимо произвести обработку поверхности для придания ей гладкого внешнего вида и довода до точного заявленного значения. Во время этой процедуры снимается слой материала, который необходимо заложить в процессе напыления, он приблизительно равен 0,5 — 0,8 мм.

 Наращивание предполагается произвести на достаточно большую площадь поверхности — около 300 х 300 кв.мм. Для того, чтобы обеспечить наилучшую сцепляемость напыляемых молекул с молекулами исходного материала, необходимо обеспечить высокую шероховатость поверхности. Для этого перед процессом напыления поверхность обрабатывается абразивом К-00-04-16. Процесс наращивания производится порошковым составом А-80-13 в режиме «4». Во время нанесения металлизированного слоя необходимо следить за его толщиной. Контроль этого параметра довольно проблематичен. Решением данной проблемы является напыление маячков. Их высота соответствует толщине требуемого напыления. Теперь в процессе работы необходимость в постоянном контроле толщины отпала. Маячки являются контрольными точками для регулирования наплавки алюминиевого слоя.

На изображениях показаны стадии напыления.

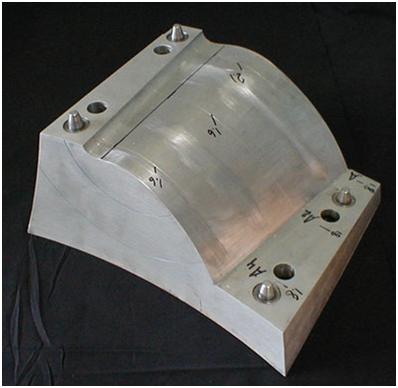

Изображение 1. Внешний вид детали с метками для нанесения алюминиевого слоя.

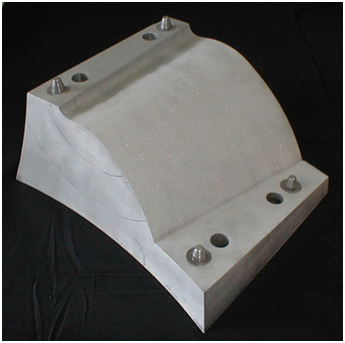

Изображение 2. Поверхность изделия после обработки абразивом.

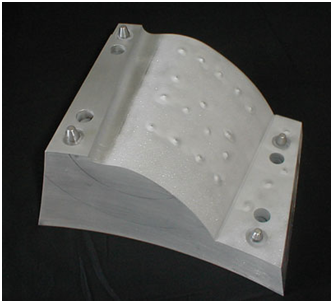

Изображение 3. Нанесенные маячки для контролирования толщины напыления.

Изображение 4. Внешний вид изделия после наращивания алюминиевого слоя.
